CCD（Charge-Coupled Device）機器視覺系統是現代工業自動化的核心技術之一，廣泛應用于產品質量檢測、尺寸測量、定位引導等領域。以下是對其圖像處理與自動化檢測流程的深度解析：

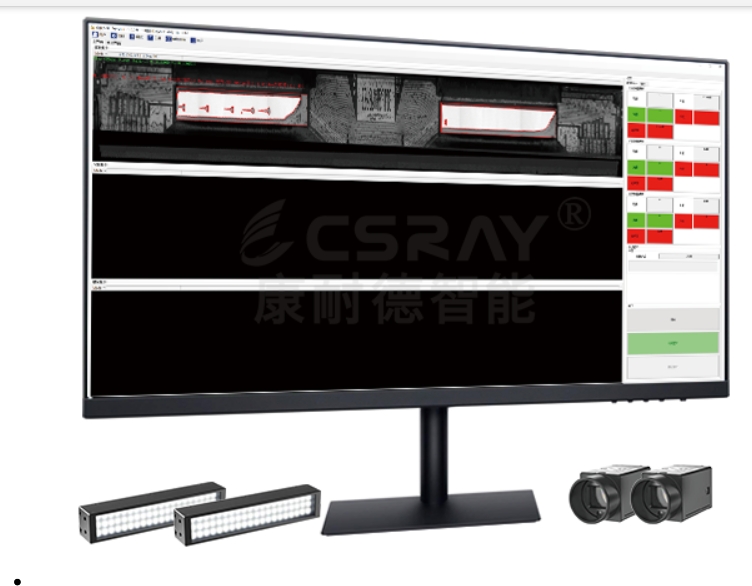

一、CCD機器視覺系統組成
硬件部分

CCD/CMOS傳感器：核心成像元件，將光信號轉換為電信號（CCD噪聲低，CMOS成本低）。

光學鏡頭：決定視野（FOV）、景深（DOF）和分辨率（如遠心鏡頭減少透視誤差）。

光源系統：主動照明（如環形光、背光、同軸光）增強對比度，減少環境光干擾。

圖像采集卡（可選）：高速傳輸圖像數據至處理器。

工控機/嵌入式處理器：運行算法并輸出控制信號。

軟件部分

圖像處理庫：如OpenCV、Halcon。

算法模塊：預處理、特征提取、分類/匹配等。

通信接口：與PLC、機器人等設備交互。

二、圖像處理關鍵技術
圖像預處理

去噪：高斯濾波、中值濾波消除噪聲。

增強：直方圖均衡化、校正改善對比度。

二值化：全局/自適應閾值分割（如Otsu算法）。

特征提取

邊緣檢測：Canny、Sobel算子定位物體輪廓。

幾何特征：霍夫變換檢測直線/圓，Blob分析提取區域屬性（面積、重心）。

紋理分析：LBP、Gabor濾波器識別表面缺陷。

高級算法

模板匹配：NCC（歸一化互相關）或基于特征的匹配（SIFT/SURF）。

深度學習：CNN分類缺陷（如ResNet、YOLO用于復雜場景）。

3D視覺：結構光或雙目視覺測量高度信息。

三、自動化檢測流程
圖像采集

觸發模式：硬件觸發（如光電傳感器同步）或軟件觸發。

多幀平均：減少隨機噪聲影響。

實時處理

定位：通過坐標系標定（像素→物理單位）實現亞像素精度。

缺陷檢測：設定容差閾值（如尺寸±0.1mm）或AI模型評分。

決策與反饋

NG/OK分類：輸出結果至PLC或執行機構（如機械臂剔除不良品）。

數據追溯：保存圖像和檢測日志供SPC分析。

四、典型應用場景
電子行業：PCB焊點檢測、元件缺件識別。

汽車制造：齒輪尺寸測量、車身劃痕檢測。

醫藥包裝：藥片計數、標簽印刷質量檢查。

食品加工：異物檢測、包裝完整性驗證。

五、挑戰與優化方向
精度提升：亞像素算法、光學系統校準。

速度優化：GPU加速（如CUDA）、算法輕量化（剪枝/量化）。

復雜環境：抗反光處理（偏振光）、動態目標追蹤。

系統集成：與機器人、MES系統協同（工業4.0）。

六、未來趨勢
AI融合：少樣本學習（Few-shot Learning）解決數據稀缺問題。

高光譜成像：物質成分分析（如農產品分選）。

邊緣計算：嵌入式視覺實現實時處理。

通過合理設計硬件選型與算法流程，CCD機器視覺系統可實現微米級精度、每分鐘數千次的檢測效率，成為智能制造的核心“眼睛”。
